CTH300 主控模块(H35-00/H36-00)

概览:


名称

规格描述

订货号

H35-00

CTH300-H系列标准型CPU,192KB程序空间,

512KB数据空间,16KB掉电保持数据空间;

双PPI/自由通信接口,1个以太网通信口,1个USB接口

CTH3 H35-000S1

H36-00

CTH300-H系列标准型CPU,256KB程序空间,1M数据空间

,32KB掉电保持数据空间;1个Modbus PS485接口,

1个以太网通信口,1个EtherCAT通信口,1个USB接口,

基本运动控制功能。

CTH3 H36-000S


基本特性:

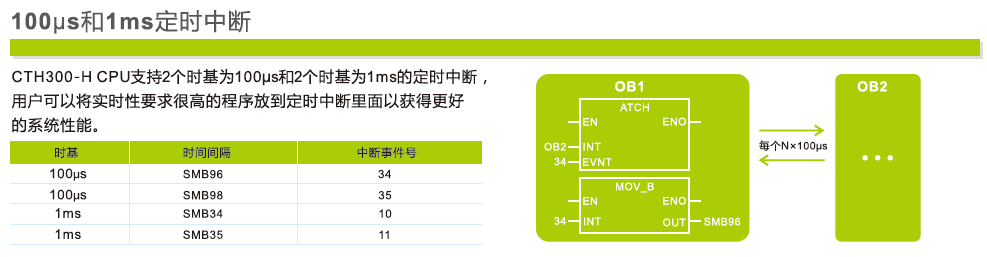

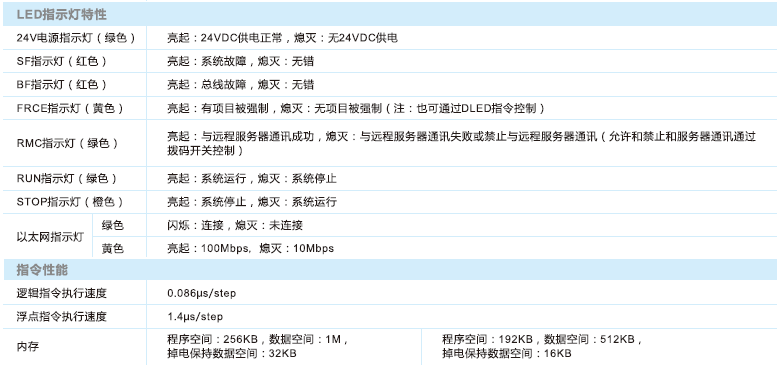

   EtherNet 10M/100M工业以太网通信   EtherCAT 100Mbps高速运动控制总线,'On the fly' 数据交换   基于RS485的Modbus通讯   PPI/MPI广泛应用的通信协议,可与CTSC-200 PLC通信   CANopen 分布式现场总线,最大通信速度1Mbps,最远通信   距离2500米   位指令处理时间:0.086μs,浮点指令处理时间:1.4μs   程序空间:128-256KB,数据空间:128-256KB,掉电保持   数据空间:32KB   编程环境:Magicworks PLC V2   编程语言:STL、LAD   使用程序组织单元POU进行结构化编程   100μs/1ms定时中断   自带USB接口,可通过U盘下载程序   远程监控、远程更新固件、远程下载程序   温控专用PID库   单轴运动





技术参数:





接口规格:


(1) 接口示意图






(2) 接口定义


1、 H35-00的电源接口定义


4位可拆卸端子 X4

符号

信号定义



L+

+24V电源

M

+24V电源地



大地

--

--



2、H35-00的USB接口定义


USB接口

位号

信号

信号定义



1

V_BUS

+5V电源

2

Data-

数据-

3

Data+

数据+

4

GND


3、 H35-00的标配以太网接口定义



单网口接口

位号

信号

信号定义



1

TX+

数据发送正端

2

TX-

数据发送负端

3

RX+

数据接收正端

4

TERM

--

5

TERM

--

6

RX-

数据接收负端

7

TERM

--

8

TERM

--


4、 H35-00的RS485接线接口定义



6位可拆卸端子

信号

信号定义





A0

PORT0接口RS485信号A

B0

PORT0接口RS485信号B

SG

PORT0接口RS485信号地

A0

PORT0接口RS485信号A

B0

PORT0接口RS485信号B

SG

PORT0接口RS485信号地

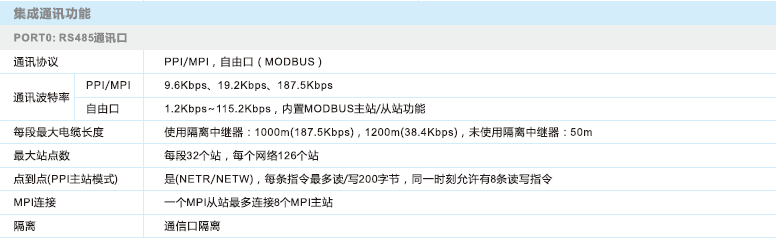

5、  H35-00的RS485通信接口接口定义



双网口接口

位号

信号

信号定义



1

--

--

2

--

--

3

--

--

4

B1

PORT1接口RS485信号B

5

A1

PORT1接口RS485信号A

6

--

--

7

SG

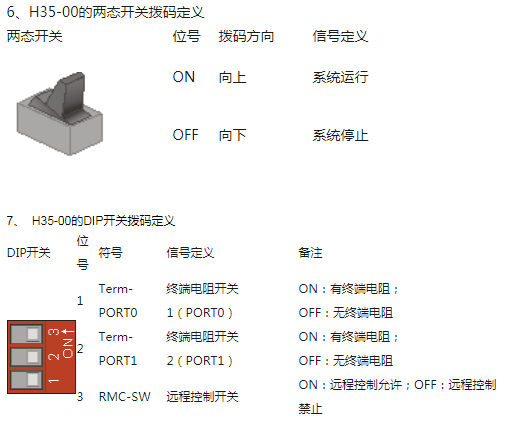

PORT1接口RS485信号地
