CPU224+,24点数字量,晶体管输出(214-1AD33-0X24)

 概览:


规格参数

订货号

  TrustPLC CTSC-200 CPU224+,24V DC电源,14点24VDC输入,10点24VDC输出,双通信口CTS7 214-1AD33-0X24


技术参数:


物理特性
尺寸(宽×高×深)137×80×62mm
功耗7W
存储器特性
      程序存储器

基本12KB,可扩展至16KB

      数据存储器

基本8KB,可扩展至108KB

      超级电容

约112小时(典型值)

      外接电池(可选)

约200天

常规特性

定时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数256(由超级电容备份)
内存存贮器位256(由超级电容备份)
内存存贮器位掉电保持112(存储在EEPROM))
时间中断2×1ms分辨率
边沿中断4个上升沿和/或4个下降沿
模拟电位器2个8位分辨率
布尔量运算执行时间0.15µs
浮点运算执行时间8µs
时钟内置

电源供应

      +5V

      24V



660mA

280mA

集成的通信功能
通讯接口2个逻辑口,PORT0:PPI,RS485电平,FPROT:自由通讯口,RS485和RS232两种电平
PPI波特率9.6, 19.2和187.5k
自由口波特率1.2kbaud 至 115.2k

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器



波特率为187.5时1000米,38.4k时1200米

50米

最大站点数每段32个站,每个网络126个站
最大主站数32
点到点(PPI主站模式)是(NETR/NETW),共4个,2个保留
I/O特性
本机数字量输入点数14
输入类型漏型/源型
本机数字量输出点数10
输出类型固态——MOSFET
数字I/O映象区256(128输入/128输出)
模拟I/O映象区64(32输入/32输出)
允许最大扩展I/O模块数7
最大数字量I/O点数

230

最大模拟量I/O点数

56AI/28AO

脉冲捕捉输入14
脉冲输出2×20KHz

高速计数器

    总数

    单相计数器

    两相计数器



6

6×30KHz

4×20KHz

数字量输入特性
本机集成数字量输入点数14
输入类型漏型/源型 (IEC 类型1/漏型)
额定电压24V DC
最大持续允许电压30V DC
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
18 VDC,2.5mA
5 VDC,1mA
隔离(现场与逻辑)
光电隔离
隔离组

500V AC,1分钟
见接线图
同时接通的输入14
最大电缆长度
屏蔽

非屏蔽

500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
数字量输出特性
本机集成数字量输出点数10
输出类型固态 - MOSFET(源型)
额定电压24V DC
输出电压范围20.4至 28.8 VDC
逻辑1信号(最小)
逻辑0信号(最大)
20 VDC,最大电流
0.1 VDC,10KW 负载
每点额定电流(最大)
每个公共端的额定电流(最大)
漏电流(最大)
浪涌电流(最大)
0.75A
3.75A
10μA
8A,100ms
灯负载(最大)5 W
接通电阻(接点)典型值0.3 欧姆,最大值0.6欧姆
隔离(现场与逻辑)
    光电隔离
    隔离组

500V AC,1分钟
见接线图
延时(最大)
    断开到接通
    接通到断开

2ms(Q0.0, Q0.1),15ms(其它)
10ms(Q0.0, Q0.1),130ms(其它)
脉冲频率(最大)20KHz(Q0.0和Q0.1)
同时接通的输出10
两个输出并联是,仅输出同组时
最大电缆长度
    屏蔽
    非屏蔽

500米(标准输出)
150米(标准输出)

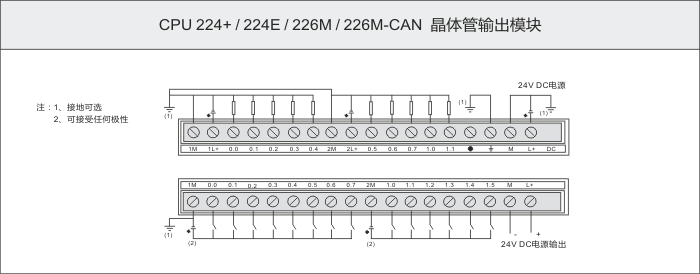

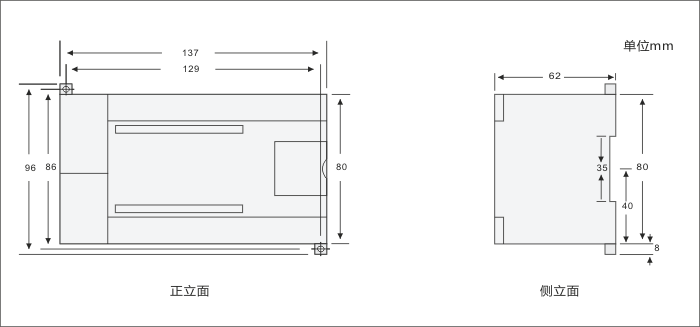

安装规格:
