概览:

名称: EM231-7WA单路高精度称重模块

规格参数: TrustPLC CTSC-200 系列称重模块EM231 7WA，1路传感器信号输入，采样率50Hz，6VDC激励电源输出，隔离型16位精度

订货号: CTS7 231-7WA32

功能特性：

EM231-7WA称重模块可以挂接于CTSC-200系列的CPU之后，应用合信提供的称重库实现调零，去皮，示值等功能；EM231-7WA称重模块提供单路采样频率高达50Hz的称重传感器输入接口，支持4线制/6线制接法；模块精度高达0.01%Fs，综合精度为0.05%FS，配合C3/C5级称重传感器可实现电子秤功能。

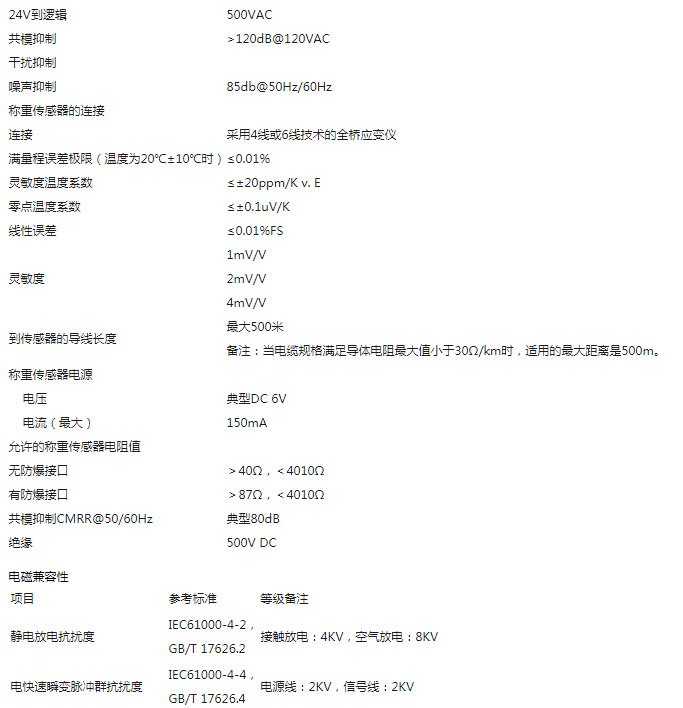

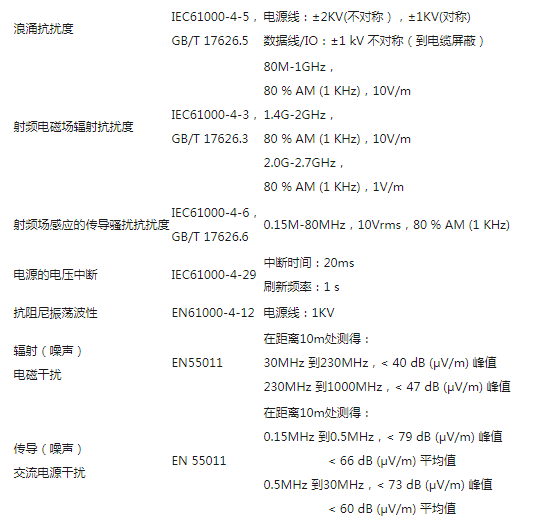

技术参数:

安装规格 :

称重模块EM231-7WA是一款高精度的测量模块，它必须可靠的测量低信号电平（大约1.5uV）。因此，要获得无故障的操作，合适的组装和电缆连接是至关重要的。

在连接称重传感器时，应遵守如下规则：

      ● 如果准备连接一个以上传感器（称重传感器必须并联），则必须使用一个接线盒。若称重传感器到模块或到接线盒的距离大于称重传感器可用电缆的长度，应该使用专门的延长盒。

      ● 电缆的屏蔽始终应通到接线盒或延长盒的电缆压盖处。

      ●  规定的线路上应使用纽绞线对电缆，而且应该屏蔽。

      ●  屏蔽线必须接到屏蔽接头卡子上。

    下面介绍了使用4线和6线系统的称重传感器连接：

     ---传感器线SEN+/SEN-；

  ---测量电压线SIG+/SIG-；

 ---电源电压线EXC+/EXC-。

 1)称重传感器四线接法：

提示

连接四线制传感器时，一定要在接线盒中将EXC+与SEN+短接，EXC-与SEN-短接，否则称重模块可能无法正常工作。

   2)称重传感器六线接法：

 称重模块EM231-7WA接线图：
