概览:
名称 | 规格描述 | 订货号 |
SM231 | SM231 高精度模拟量输入模块,8 点输入,电压输入,光偶隔离16 位精度 | CTH2 231-0HF32 |

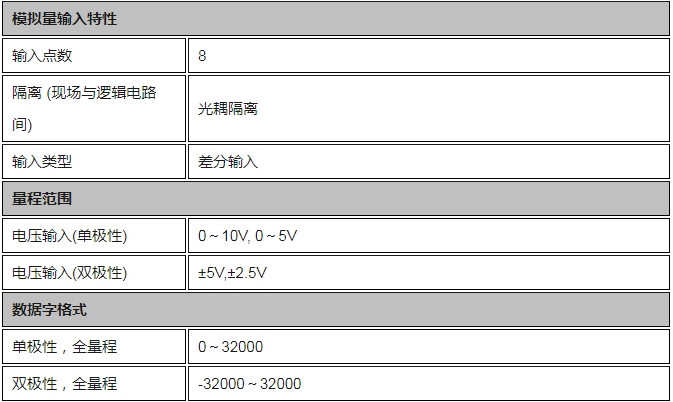

技术参数:
典型应用:
量程选择与软件配置
【量程选择开关位置】
【量程选择】
下表所示为如何用 DIP 开关设置 SM231 8AI 模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中,ON 为接通,OFF 为断开。需要特别注意的是,未使用的 DIP 开关 SW4~SW6,必须设置到 OFF 的位置。
【软件配置】
对于 SM231 8AI×16位模拟量输入模块,其读数是在 VW 中,而不是 AIW,模块所处的相对位置不同,对应的地址也不同。地址计算公式如下:
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置,紧靠 CPU 的第一个扩展模块槽位号为0,第二个扩展模块槽位号为1,依此类推。输入通道共8路,从A至G,对应的编号为0至7。
下面给出基于上面公式计算得到的地址速查表:
提示
由于 CO-TRUST的TD2X文本显示器和SIEMENS的 TD200文本显示面板所分配的地址固定为 VW0,因而如果你的系统中需要同时使用到TD2X或TD200和SM231 8AI模块,则SM231 8AI模块不能安装在第一个位置(Slot 0),否则将不能正常工作。

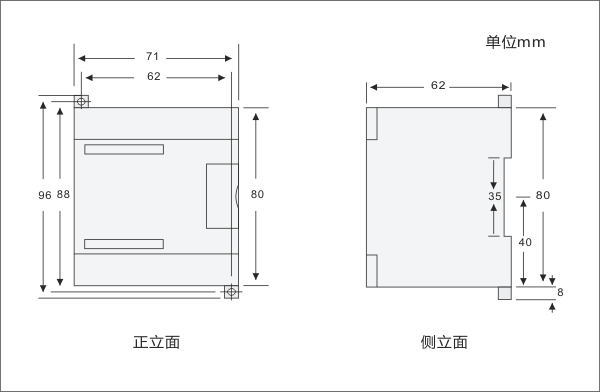

安装规格:
