概览：
采用先进硬件滤波，16位精度，采样频率1000Hz，采样稳定、准确；总线隔离，可靠性高，抗干扰能力强；可提供两路10VDC精密的传感器电源。
| 规格参数 | 订货号 |
| TrustPLC CTSC-200 EM231高速高精度模拟量输入模块，2路电压输入, 16BIT，集成两路10V DC输出 | CTS7 231-7HB32 |
技术参数：
| 物理特性 | |
| 尺寸(宽×高×深) | 71.2×80×62 mm |
| 功耗 | 3.5W |
| 电流损耗 | |
| +5V DC消耗电流 | 40 mA |
| L+ | 35 mA |
| L+线圈电压范围 | 20.4～28.8V DC |
| LED灯指示 | 24V 电源状态，亮表示电源正常，灭表示电源故障 |
| 电源部分 | |
| 输出电压 | 10V DC |
| 额定输出电流 | 10mA |
| 输出短路保护 | 是 |
| 模拟量输入特性 | |
| 输入点数 | 2 |
| 隔离(现场与逻辑电路间) | 有 |
| 输入类型 | 差分输入 |
| 量程 | ±10V, ±5V |
| 最大输入电压 | 30V |
| 最大输入电流 | 25 mA |
| 极性反接保护 | 有 |
| 允许的差分电压 | |
| UCM电压 | 3V |
| 输入地与电源地之间的最大差分电压 | 75V DC |
| 电流输入 | 0～20 mA |
| 测量原理 | 连续接近 |
| 每通道转换时间 | 小于1ms |
| 两通道最大转换时间 | 小于2ms |
| 精度 | 15位+符号位 |
| 共模抑制比 | 大于85dB，DC - 60Hz |
| 电压测量误差(极限值) | 小于0.1% |
| 线性误差 (整个量程) | ± 0.025 % |
| AD转换器分辨率 | 16位 |
●量程选择
下表所示为如何用DIP开关设置EM 231-7HB模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。
需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。
| SW1 | SW2 | SW3 | 满量程输入 | 分辨率 |
| OFF | OFF | ON | ± 10 V | 312.5uV |
| ON | OFF | ± 5 V | 156.25uV |
滤波特性选择表
下表所示为如何用DIP开关设置EM 231-7HB模块的滤波功能，模块出厂默认SW6为OFF
| 开关 | 设置特性 | 阶跃相应时间 |
| SW6 | OFF：加滤波 | OFF：2 mS |
| ON：不加滤波 | ON：1 mS |
输入数据格式

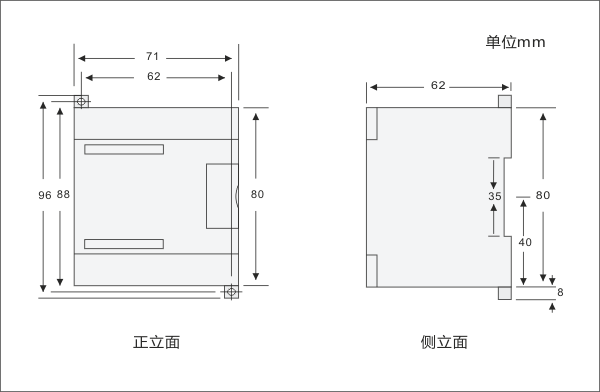

安装规格：
