概览：

技术参数：

特性	4点输入/4点输出 24V DC	8点输入/8点输出 24V DC	16点输入/16点输出 24V DC
订货号	CTS7 223-1BF32	CTS7 223-1BH32	CTS7 223-1BL32
物理特性
尺寸(宽×高×深)	46×80×62mm	71.2×80×62mm	138×80×62mm
功耗	2W	3W	3W
输入特性
输入点数	4	8	16
输入类型	漏型/源型
输入电压
额定值	24V DC
最大允许电压	30V DC
浪涌电压	35V DC， 0.5秒
信号"1"	15～30V
信号"0"	0～5V
隔离
光电隔离	500V AC，持续时间1分钟以内
每组隔离点数	4点	4点	8点
最长输入时延	4.5毫秒
漏电流	最大1mA  AC
电缆长度
非屏蔽	300 米
屏蔽	500 米
可同时为 ON 的输入点数
40℃	4	8	16
50℃	4	8	16
输出特性
输出点数	4	8	16
输出类型	固态－MOSFET
输出电压
额定负载电压     允许电压范围     信号"1"     信号"0"	24V DC 20.4～28.8V DC 最小20V DC 最大0.1V DC（10K欧姆负载）
输出电流
信号"1"     输出组数     每组输出点数     同时为ON的输出点数     每组最大电流     灯载     接触电阻     每点峰值电流     浪涌电流（最大）	0.5A 1 4 4 2A 5W 0.3欧姆 10微安 8A，100毫秒	0.5A 2 4 8 4A 5W 0.3欧姆 10微安 8A，100毫秒	0.5A 3 4/4/8 16 2/2/4A 5W 0.3欧姆 10微安 8A，100毫秒
隔离	光耦隔离，500V AC，持续时间1分钟以内
每组隔离点数	4点	4点	4/4/8点
输出延时
关－开     开－关	最大50微妙 最大200微妙
电缆长度
非屏蔽	150 米
屏蔽	500 米
+5V DC消耗电流	54 mA	63 mA	173 mA

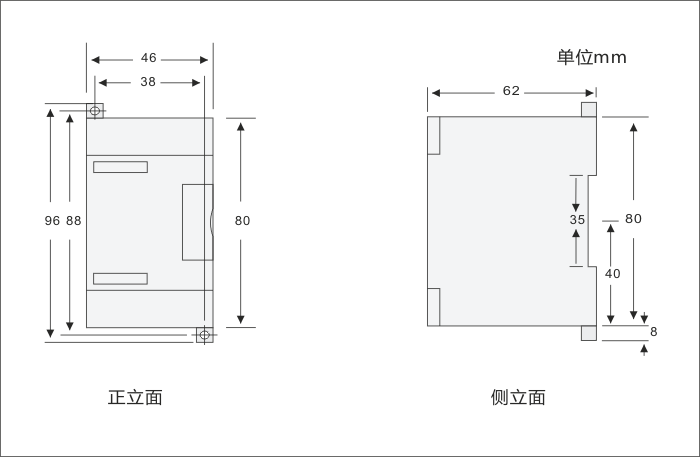

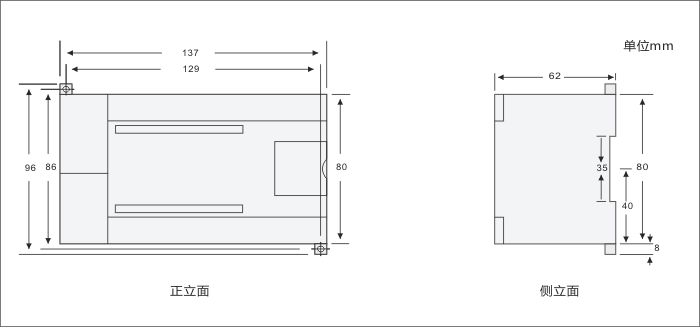

安装规格：
